YOXWK型-防喷易熔塞(包括两部分:1旋紧在偶合器铝壳体的带弹出拨杆的塞体(开关元件),塞体的螺纹规格为M18*1.5或M24*1.5.2带凸轮的行程开关及安装支架)

一、用途

随着限矩型液力偶合器应用范围的扩大，多种原因可使偶合器工作油温急剧升高，导致装于偶合器上的热保护塞易熔合金熔化而喷油起到保护作用。但这种保护作用在某些环境下可能频繁发生，不仅影响了偶合器正常工作，更造成了环境的严重污染，为解决温升喷油问题，我们采用这套温控开关，使其在温度升到一定程度时导致开关动作，进而实现报警或电机的断电，同样达到保护电机和偶合器的目的。

二、结构原理

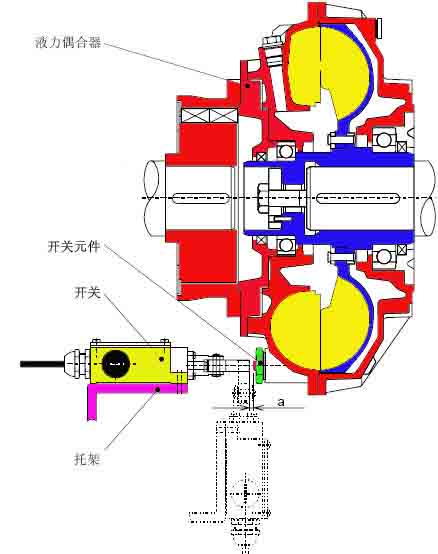

如图，限矩型液力偶合器温控开关是利用偶合器内油温达到一定值时，使安装于偶合器上的螺塞6中的滑杆5被推出，由于偶合器旋转，滑杆5拨动拨杆4，拨杆4推动行程开关触头3，从而保证在油温达到限定温度值时，温控开关中的行程开关动作，实行自动报警，通知现场维护人员采取措施。

行程开关内部接线为1 、2 、3、4个接线端子，其中1、2为常闭触点，3、4为常开触点。

三、安装调整

安装时使拨杆4，滑杆5的相互位置如图所示，一定要使滑杆5与拨杆4端面距离控制在2-3mm范围内，平时不应乱动，螺塞6的安装位置在偶合器外部轴向位移上，起保护作用时滑杆5移出约9mm。

四、技术性能指标

电气参数：         0.8A    380VAC

0.14A   220VDC

行程开关型号：      LXK3-20S/L

行程开关报警油温：  120℃  （或按用户要求）

五、注意事项

液力偶合器温升报警后，再使用时需要由工作人员将螺塞6拧出，换上新的螺塞，同时将拨杆4重新复位。

报警形式，用户可根据自已的需要，接灯光或电铃报警。

用户可根据偶合器安装现场的实际情况，选择合适的安装温控开关的位置，并制作相应的支架。

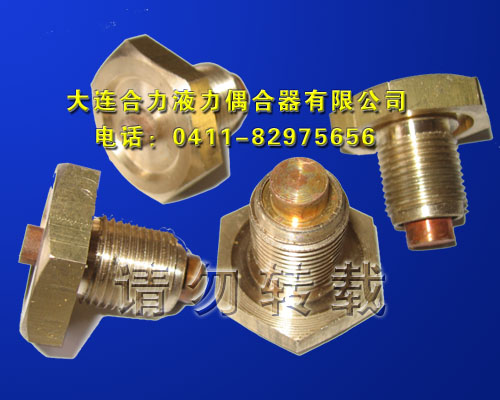

YOXWK型-防喷易熔塞(带弹出拨杆塞体部分-开关元件部分) 如下图

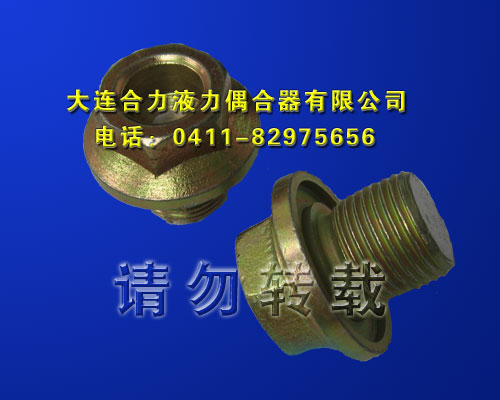

限矩型液力偶合器常规易熔塞如下图

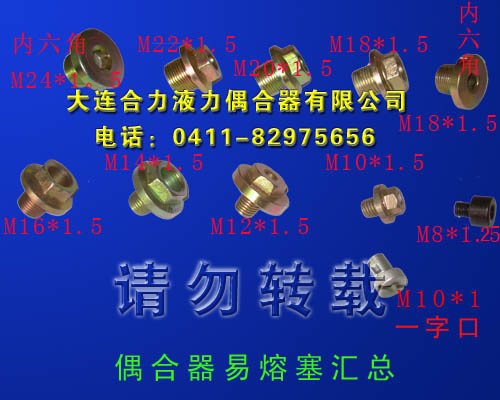

普通型、限矩型液力偶合器易熔塞 标准JB/T 4235-1999

标准适用于GB/T 5837-1993《液力偶合器型式和基本参数》中普通型、限矩型液力偶合器 的易熔塞
